Подключение УЗО обычно вспоминают после ложных срабатываний, нагрева в щите или когда нужно развести защиту по отдельным линиям. Устройство ставят не «для галочки»: от схемы зависит, отключится ли питание при утечке тока и не останется ли без защиты часть цепи в квартире или доме.
Схема меняется в зависимости от того, речь идёт об однофазной сети или о трёхфазной, а ещё — об общем вводе либо о групповых линиях. Для розеточных цепей, стиральной машины и освещения логика подключения разная: где‑то достаточно одного аппарата, а где‑то лучше разделить потребителей по нескольким веткам, чтобы сбой в одной группе не обесточивал весь щит.
УЗО не заменяет автоматический выключатель. Его задача — реагировать на утечку, а не на перегрузку или короткое замыкание.

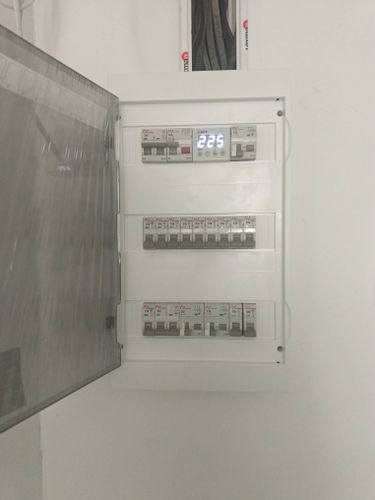

Подключение нуля и фазировки в щите
Самые неприятные ошибки прячутся не в самом корпусе устройства, а в подключении нуля и фазного проводника. Если после УЗО перепутать нулевую шину или пустить общий ноль мимо аппарата, появятся ложные срабатывания, а иногда защита перестаёт работать там, где она нужна больше всего. На вводе это особенно заметно, потому что через устройство проходит весь ток нагрузки.
Перед монтажом обычно проверяют номинальный ток, состояние кабеля, место установки в щите и совместимость с вводным автоматом. Ещё смотрят, куда заведены групповые линии и есть ли отдельная шина нуля для защищаемых цепей. Если в щите уже тесно и проводка собрана без запаса, подключение занимает больше времени: приходится аккуратно разбирать старые соединения и заново разводить проводники.
| Этап работ | Что проверить | Признак проблемы |
|---|
| Вводное УЗО | Схема до счётчика | Отключается весь щит |
| Групповые линии | Разделение цепей | Ложные срабатывания |
| Подключение нуля | Отдельная шина | Утечка без нагрузки |
| Кнопка TEST | Реакция на проверку | Нет отключения |
На цену работ сильнее всего влияет не само устройство, а щит и исходная схема: количество линий, наличие вводного автомата, состояние проводки, необходимость доработки шины нуля и место, куда нужно встроить аппарат. Если УЗО ставят отдельно на несколько групп, объём подключения растёт почти всегда: больше соединений, больше проверок, больше шансов найти старую ошибку в электросети.
После монтажа проверяют кнопку TEST, фазировку, отсутствие нагрева клемм и то, как ведёт себя защита при имитации утечки. Исправная схема не должна отключаться без причины, но обязана сработать в момент проверки. Если устройство выбивает сразу после включения, обычно ищут ошибку в нуле, повреждение кабеля или смешение защищённых и незащищённых линий.
Перед началом работ полезно знать, где в щите стоит счётчик, какой автомат считается вводным и какие потребители сидят на отдельных группах. Это экономит время на разбор схемы и помогает сразу понять, нужен один аппарат на общее питание или несколько — для разных цепей и помещений.
